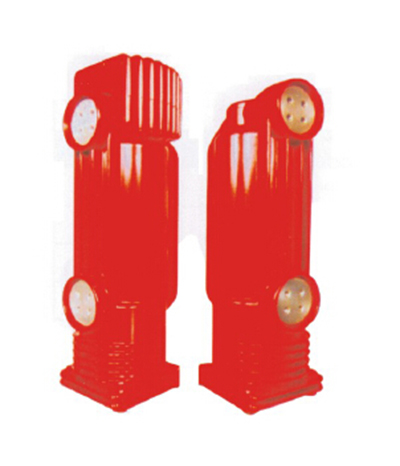

固封極柱 EEP-12/4000-50

型號：EEP-12/4000-50

類型：固封極柱

品牌：大禹漢光(Dayu Hanguang)

產地：湖北孝感

廠家：湖北大禹漢光真空電器有限公司

價格：面議/電詢

產品詳情

主要技術參數	單位	規格
主要技術參數	單位	4000		3150
額定電壓	kV	12
額定電流	A	4000		3150
額定頻率	HZ	50/60
短時(1min)工頻耐受電壓	kV	48
雷電沖擊耐受電壓	kV	95
額定短路開斷電流	kA	50	40	40	31.5
額定峰值耐受電流	kA	125	100	100	80
額定短路關合電流	kA	125	100	100	80
額定短時耐受電流	kA	50	40	40	31.5
額定短路持續時間	S	4
額定單個電容器組開斷電流	A	400
額定背對背電容器組開斷電流	A	400
額定操作順序		分-0.3s-合分180S-合分
額定短路開斷電流開斷次數	次	30
機械壽命	次	20000
觸頭自閉力	N	140±50
額定開距下的觸頭反力	N	220±50
額定觸頭壓力下限時的回路電阻	mΩ	≤25
觸頭允許磨損厚度	mm	3
真空滅弧室內部氣體壓力	Pa	≤1x10?3
局部放電值	Pc	≤5

產品配套的真空開關設備的機械特性和機械參數

主要技術參數	單位	規格
		4000		3150
觸頭開距	mm	11±1
平均分閘速度	m/s	1.2±0.2
平均合閘速度	m/s	0.6±0.2
額定觸頭壓力	N	6000±500	4250±250	4250±250	3150±200
觸頭合閘彈跳時間	ms	≤2
觸頭合閘和分閘不同期	ms	≤2
分閘觸頭反彈幅值	mm	≤2
