真空滅弧室是真空開關的核心部件，真空開關的合、分操作，是通過位于真空滅弧室外的操動機構使真空滅弧室內的一對對置觸頭閉合或分離來完成的。真空滅弧室的基本結構如上圖，其外殼由陶瓷或玻璃等無機絕緣材料制成，呈圓筒狀，兩端用金屬蓋板封接組成一個密閉容器;內部有一對觸頭，靜觸頭固定在靜導電桿上，動觸頭固定在動導電桿上。由于動導電桿和金屬蓋板之間密封有波紋管，所以動導電桿可以沿軸向運動從而帶動觸頭完成合、分動作。為均勻內部電場分布，在觸頭和波紋管周圍都設有屏蔽罩。真空滅弧室內部為高真空(≤1x10-3Pa)。當動觸頭在操動機構作用下合閘時，動、靜觸頭閉合，電源與負載接通，電流流過負載。反之當動觸頭在操動機構作用下帶電分閘時，觸頭間產生真空電弧，真空電弧依靠觸頭上蒸發出來的金屬蒸汽維持。當工頻電流過零時，金屬蒸汽將停止蒸發，同時由于真空電弧的等離子體快速向四周擴散，電弧就被熄滅，觸頭間隙很快地變?yōu)榻^緣體，于是電流就被分?jǐn)唷?/p>
真空電弧不是靠電極間氣體分子的電離來維持的，它是依靠電極材料蒸發所形成的金屬蒸汽的電離維持的。當真空滅弧室的觸頭在真空中帶電分離時，電接觸表面積迅速減小，最后只留下一個或幾個微小的接觸點(金屬橋)，在金屬橋上電流密度非常大。隨著金屬橋縮小，其電流密度增大，溫度也越來越高。最后金屬橋熔化并蒸發出大量的金屬蒸汽。金屬蒸汽溫度很高，同時又存在很強的電場，這樣就會導致強烈的場致發射和金屬蒸汽的電離，從而發展成真空電弧。由于觸頭的特殊構造，可使電弧均勻分布在觸頭表面，從而減小電弧能量和觸頭的電腐蝕速度，并使真空滅弧室具有較高的弧后介質強度恢復速度。燃弧過程中產生的金屬蒸汽被屏蔽罩表面冷凝，釋放的少量氣體中的一部分被凝聚的金屬蒸汽所吸收，一部分被管內吸氣劑吸收，使真空滅弧室內一直維持高的真空度。
固封極柱的裝配工藝在設計方案初始就擬定好了，通常使用的是一次封排工藝，這種工藝最大的特點在于，裝配過程只有一個觸頭組合是部件，而其余全部在整管裝配時組裝的。固封極柱的這種裝配功率不僅省去了...
真空滅弧室 的使用環境有不同的要求，因?yàn)樾吞柌灰粯?，所以使用真空滅弧室的種類也不一樣。下面跟著小編一起來看看： 真空滅弧室的使用環境受高壓開關設備和控制設備的約束。真空滅弧室周圍空...
網友提問：想要進一步學習真空滅弧室，國內有哪些文獻可以用來參考? 大禹答復：您好。國內這些文獻還是挺多的，這里舉一個例子，GB/T11022 高壓開關設備和控制設備的共用技術要求...

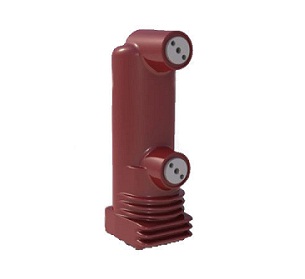

固封極柱是將真空滅弧室及導電端子等零件用環氧樹脂固化連結成一體的集成式極柱，由于真空滅弧室被包封在環氧樹脂之中，幾乎不受外界污穢、潮氣等的不良影響，另外環氧樹脂不僅作為滅弧室的主絕緣，而且...
真空包內的真空滅弧室是利用高真空工作絕緣滅弧介質,靠密封在真空中的一對觸頭來實現電力電路的通斷功能的一種電真空器件。當其斷開一定數值的電流時,動靜觸頭在分離的瞬間,電流收縮到觸頭剛分離的一...
真空開關管作為真空斷路器中的核心部件，一旦其出現泄漏或者失效，就可能導致整個真空斷路器無法正常工作，如果沒有及時解決泄漏或者失效問題，就會造成嚴重的后果。所以定期檢測就十分有必要，下面就來介紹一...
網友留言：請問真空滅弧室的真空度不高，有一成的出現漏氣現象，這是什么原因呢? 大禹答復：您好。真空滅弧室出現真空度不高、效果不理想的原因有很多，最好提供下幾個數據，比如用什么抽真空的...
只要去購買負荷開關用真空開關管，不管哪個客戶肯定都要面臨廠家的選擇，那么，國內到底有哪些生產廠家是比較可信的呢? 第一、推薦選擇湖北大禹漢光真空電器有限公司，老牌真空元器件廠家，在國...
真空滅弧室在高壓電力開關中往往是不可缺少的電器元件，因此它受到眾多客戶的歡迎，但是市場上生產該產品的廠家非常多，對于客戶來說要想和可靠的生產廠家合作成為當下一大難題，那么怎樣才能挑選到可靠...
真空滅弧室彈跳 和以下因素有關： 1 輸入能量：動觸頭的 m v ; 2 碰撞環節：動靜觸頭的材料性能; 3 碰撞后彈跳的抑制：觸頭彈簧的預壓力。 降低剛合速度，...
